Scénario de scénario d'alimentation solution

Système et composition de pompage d'eau photovoltaïque

Le système de pompage à eau photovoltaïque en carbone bleu est principalement composé de panneaux photovoltaïques, de machine de stockage photovoltaïque, d'onduleur et de pompe à eau .

Le système de pompe PV utilise l'énergie solaire pour conduire la pompe à eau pour extraire l'eau des puits profonds, des rivières, des lacs, des réservoirs et d'autres sources d'eau .

La pompe photovoltaïque utilise l'énergie durable du soleil sans avoir besoin de carburant diesel, de réseau électrique ou de service manuel, ce qui permet d'économiser la main-d'œuvre dans une large mesure .

Le rôle du système de pompage d'eau photovoltaïque

Dans le passé, les pompes à eau étaient généralement entraînées par des moteurs électriques ou diesel pour l'approvisionnement en eau, mais les systèmes de pompe à eau électrique et diesel ont non seulement des coûts d'exploitation et d'entretien élevés, mais aussi de consommer de l'énergie fossile et des dommages à l'environnement écologique ., mais aussi Dans les ressources en eau, en utilisant un système de pompage d'eau photovoltaïque pour l'approvisionnement en eau, il peut être utilisé pour l'irrigation agricole, le traitement du sable, les caractéristiques de l'eau urbaine, l'eau pour la vie et d'autres champs .

Avantages du système d'alimentation photovoltaïque intégré et de l'alimentation du lecteur

• Système de stockage et d'entraînement photovoltaïque intégrésans eau

Ce système intégré peut remplacer complètement l'équipement de production d'électricité traditionnel, la puissance de secours et les tours d'eau pour répondre à la demande d'approvisionnement en eau d'irrigation 24 heures sur 24 et pendant n'importe quelle durée .

• Le système réaliseRéductions de coûts et gains d'efficacité

La technologie synergique du stockage optique améliore l'utilisation de la pompe à eau de 40% -50% et régule intelligemment le stockage et la décharge pour optimiser l'efficacité énergétique

• Forte compatibilitéetadaptabilité à de nombreuses marques de moteurs

Très compatible avec les principaux moteurs AC en trois phases à travers les marques .

• Sortie stable à puissance constante

Immunisé contre l'ombrage et les variations d'irradiance; Atténue les risques de dommage à l'équipement en supprimant les instabilités (e . g ., marteau à eau); Le système intégré de stockage de stockage évite les fluctuations traditionnelles de puissance à entraînement direct .

Configuration A

1. Système solaire

Module: 2 panneaux solaires x 500W (puissance totale 1KW), connecté à la boîte solaire .
Paramètres de la boîte solaire:
Capacité nominale: 2 . 7kva, température de fonctionnement: -40 degré ~ +65 degré.
MPPT intégré (suivi maximal de point de puissance), prend en charge 120-450 plage de tension VDC, tension de circuit ouvert maximum 500VDC .
2. Configuration de l'onduleur de fréquence

Modèle: BCT-FN60G7R5T4B, Capacité nominale 11kva .
Adaptabilité: 3- Phase 380V Entrée / sortie, adaptable à 7 . 5kw moteur (e . g . Pompe d'eau).
3. connexion de la pompe à eau

Adaptabilité: 4SD6 / 50, 4SD12 / 31 (7 . 5kw, 2850rpm).
Fonction: piloté par l'onduleur pour répondre à différentes exigences de flux et de tête .
Débit du système: Panneau solaire → Boîte solaire (régulation MPPT) → onduleur (conversion de tension) → Pompe à eau (entraînement) .
Avantages de base: Adaptabilité à large gamme de températures, compatibilité haute tension, adaptation flexible de charge .

Configuration B

1. Système solaire
Module: 42 pièces de panneaux solaires 585W (puissance totale 24 . 6KW).

Paramètres de la batterie:

Tension nominale: 48v

Tension de circuit ouvert (COV): 53.08v

Capacité: 1800h

Système de charge:

MPPT Contrôleur (18A / 6KW × 6), prend en charge une charge efficace .

2. Configuration de l'onduleur
Onduleur principal: onduleur solaire 36KW, tension d'entrée appropriée: 360/380/397 / 415V, fréquence 50 / 60Hz .

Convertisseur de fréquence: FNP015T4B (21KVA), tension d'entrée / sortie: 3- Phase 380V, adaptée au moteur de 15KW .

3. Adaptation de la pompe à eau
Motor Power: 15KW, 2850RPM .

Modèle: 6sp 18-28, 6SD10 / 33, etc .

4. fonctionnalités du système
Compatibilité élevée: l'onduleur prend en charge les entrées multi-tensions, s'adaptant à différentes normes de grille .

Contrôle à haute efficacité: la technologie MPPT optimise l'utilisation de l'énergie solaire et le convertisseur de fréquence correspond avec précision à la charge du moteur .

1. Résolution de points de douleur de l'industrie principale

Crise des coûts de l'énergie

Déchets de pompes diesel / grille traditionnelles31.8%des coûts sur l'énergie .

Les pompes de stockage solaires réduisent les coûts d'énergie pour0,053 $ / tonne(86% moins cher que la puissance du réseau) .

10- Année de comparaison des coûts totaux:
Diesel (2,135)>Grid(2,135)>Grid(1,788) > Solar (385)>Solar+Storage(385)>Solar + Storage (265) .

Limitations des infrastructures

Pas de tours d'eau nécessaires:30% + Coûts de construction inférieurs.

Opération 24/7: fonctionne même sans soleil, fixant le temps d'arrêt des pompes solaires traditionnelles .

Risques de fluctuation de puissance

Les pompes PV traditionnelles souffrent de dommages du "marteau à eau" dû à la lumière du soleil instable .

Solar + Storage assuresortie de sortie constante, Protection de l'équipement .

2. Valeur multi-scanne

Irrigation agricole

Arrosage 24/7: 40-50% plus efficace, évite les dommages racinaires de la chaleur de midi .

Mobile Power Hub: prend en charge les outils agricoles (drones, récolteurs) .

Projets d'écologisation

Déploiement hors réseau: idéal pour les montagnes / parcs avecDépendance zéro grille.

Entretien faible:12% des frais d'entretien des pompes diesel, 10+ ANNÉES LA VIFICATION .

Solutions d'eau ménagers

Conception modulaire:

Petites maisons: 1 . 1kw pompe (2 panneaux + 3 KWH Storage).

Grands besoins: pompe 30kw (63 panneaux + 135 KWH Storage) .

Silencieux et écologique: pas de bruit / pollution vs . générateurs diesel .

Les pompes submersibles à énergie solaire sont considérées comme une pompe à eau qui fonctionne efficacement et est conviviale à l'environnement .} que les pompes submersibles sont principalement utilisées pour pomper l'eau à partir de puits profonds, de rivières et de lacs . Les pompes solaires solaires ont des avantages par rapport aux autres pompes à eau et les lakes qui sont des pompes solaires en tant que pompes en tant qu'épluchement en tant que pompes en tant qu'horaire submersibles submergé . De cette manière, les pompes submersibles solaires peuvent être utilisées sans électricité et sans surveillance pour satisfaire les champs de l'irrigation agricole, du traitement du sable, des caractéristiques de l'eau urbaine et de l'utilisation de l'eau domestique .


3. Avantages techniques

4. Avantages du client

✅ Coûte: 90% + Économies d'énergie sur 10 ans .
✅ Efficacité: 45% plus de production d'eau, fonctionne en faible luminosité .
✅ Fiabilité: Survit -40 degré ~ 65 degrés, IP65 Protection .
✅ Durabilité: Zéro émissions, conforme à l'ESG .

🌍 Étude de cas: Ferme saoudienne utilisant le système de 30 kW a augmenté la production d'eau210%, Roi dans<2 years.

Avec les avantages de la non-pollution, de l'automatisation, de la forte fiabilité et du fonctionnement sans surveillance, le système de pompage PV est un système d'alimentation en eau autonome idéalement adapté aux zones et à des emplacements à besoins spéciaux est une exploration efficace du développement de nouvelles technologies énergétiques, de la manière de la protection économique et de la protection environnementale, de la recherche de la eau, de la restauration économique et de l'épargne, de la solution du problème, de la manière électrique, du public à la protection et du concept de protection environnemental, de la solde de la manière électrique, de la restauration économique et de l'environnement, de la solution du problème, de la eau, de la restauration économique et de l'épargne, de la solde, du problème de la eau, de la restauration économique et de l'environnement, de la solution du problème, de la eau, de la restauration économique et de l'épargne, de la sol Ressources .

Solution de scénario d'utilisation de l'eau

Scénarios pratiques

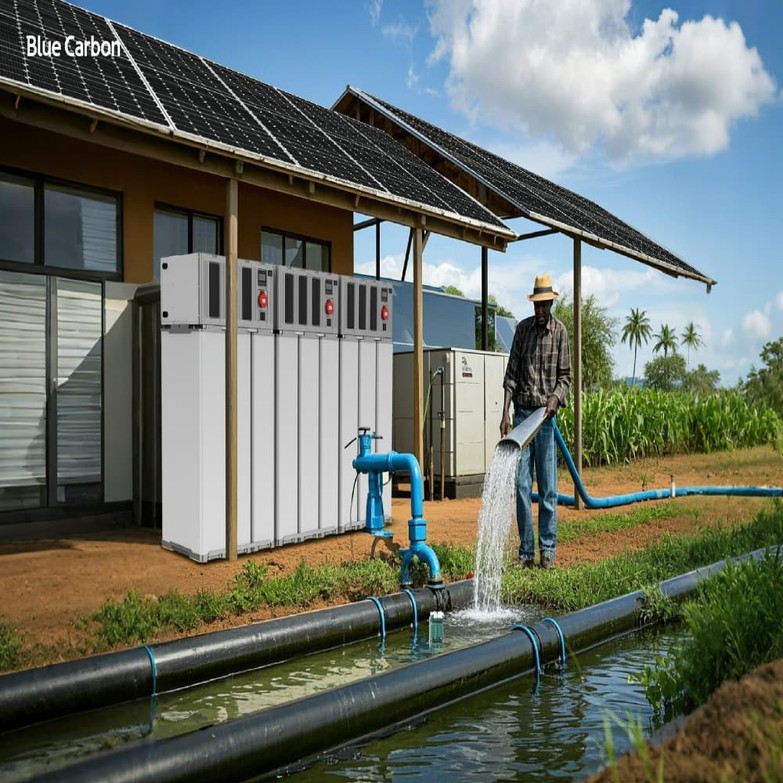

• Irrigation agricole: les terres agricoles doivent être irriguées par des réseaux solaires photovoltaïques, des onduleurs à usage général à travers des réseaux solaires photovoltaïques, des onduleurs à usage général et des contrôleurs photovoltaïques pour convertir l'énergie solaire en électricité en machines à pompage électrique qui pompent l'eau en zone irriguée pour irriguer les cultures .
• Urban water features: urban landscape planning, and water features are inseparable, but driven by electricity, operating costs and maintenance costs are slightly higher, photovoltaic pumping system can provide no grid, no artificial duty, relying on photovoltaic pumping system to save costs, saving resources, and the current economic and environmental protection concepts are consistent.
• L'eau domestique: l'eau que nous utilisons dans nos vies doit également être stockée, puis coule de la citerne à nous à travers les tuyaux . dans ce processus, le système de pompage photovoltaïque joue également un rôle important, en s'appuyant sur le système de pompage photovoltaïque peut également contribuer à la sauvegarde des ressources urbaines!
• Gestion du sable: les zones du désert sans électricité, aucune eau n'est un phénomène conventionnel, et ensoleillé, souterrain, contient des ressources en eau, cette fois l'utilisation du système de pompage photovoltaïque, de l'énergie solaire en électricité, pour fournir une alimentation à l'unité de pompage, l'eau sera utilisée pour la zone requise, mais peut également être installée des panneaux solaires pour les problèmes d'électricité, mais non seulement le problème du sable des résidents déserres prévention .
